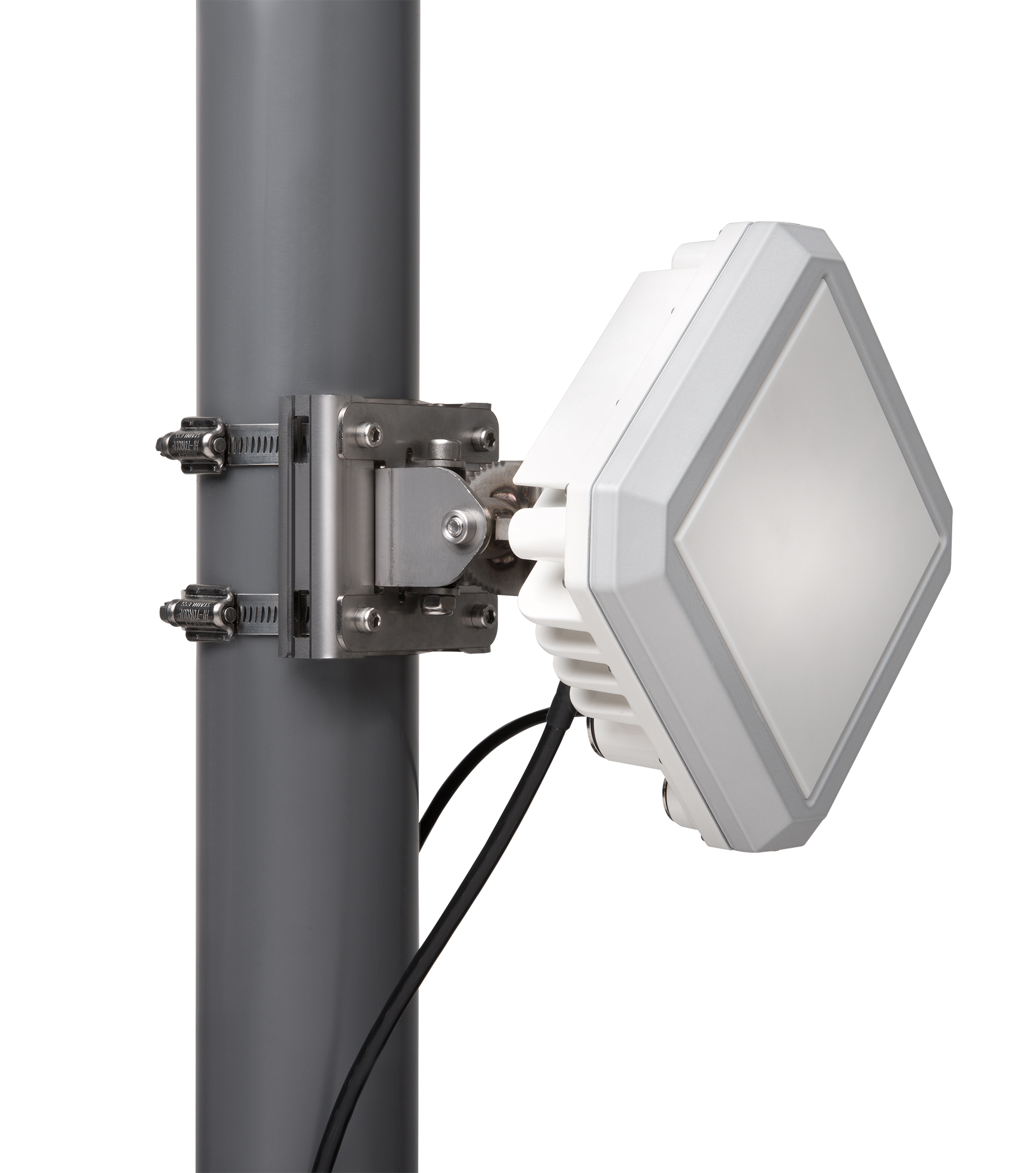

Liberator V1000 это удобный в установке, экономически выгодный беспроводный Ethernet мост «Точка – Точка», работающий в миллиметровом диапазоне волн 60 ГГц, обладающий производительностью 1 Гбит/с Full Duplex на расстояниях до 800 метров. Весьма малые размеры 18 х 18 см и исполнение для внешней установки идеально подходят для незаметного монтажа на улицах города для сетей высокой плотности. Высокий коэффициент усиления и незначительные боковые лепестки интегрированной антенны вместе с возможностью выбора нескольких каналов дают высокую устойчивость к помехам и позволяют устанавливать несколько радио в одном месте. Диаграмма направленности антенна достаточно широкая, таким образом колебания и раскачивание мачты будут некритичными для работающих каналов связи. Комбинация производительности операторского класса, адаптивной модуляции, многоканальности и низких задержек делают V1000 применимым для высокопроизводительных транспортных каналов в мобильных сетях передачи данных.

Liberator-VI000 это оптимальное решение везде, где необходима высокая производительность на коротких расстояниях в условиях городской застройки:

Передовые Технологии

Комбинация передовых технологий и тщательного контроля для всех используемых компонентов при разработке и производстве позволяют добиться высочайшей производительности и надёжности для V1000 при компактном размере устройства. Легкий и надёжный алюминиевый корпус позволяет выдерживать даже самые сложные погодные условия. Частотный дуплекс (FDD) позволяет достигать максимальной производительности в обоих направлениях без влияния друг на друга. Наличие двух гигабит Ethernet портов упрощает подключение внешних устройств (базовых станций Small Cell, видеокамер, точек доступа Wi-Fi).

О диапазоне V-band

Диапазон частот, именуемый V-band, находится в пределах частот от 58,25 до 63,25 ГГц является нелицензионным диапазоном, что позволяет его использовать для транспортных каналов, как экономически выгодное решение. В данном диапазоне полностью отсутствует проблема помех, даже при близком взаимном расположении радио, вследствие сильного затухания радиосигнала на молекулах кислорода в атмосфере. Крупные сети могут достигать высокой плотности размещения – до десятков каналов в пределах одной крыши здания или улицы.

Технические Характеристики

Liberator E1000e

Высокопроизводительное решение диапазона 70/80 ГГц для транспортных каналов мобильных сетей, систем безопасности и видеонаблюдения и корпоративного сектора.

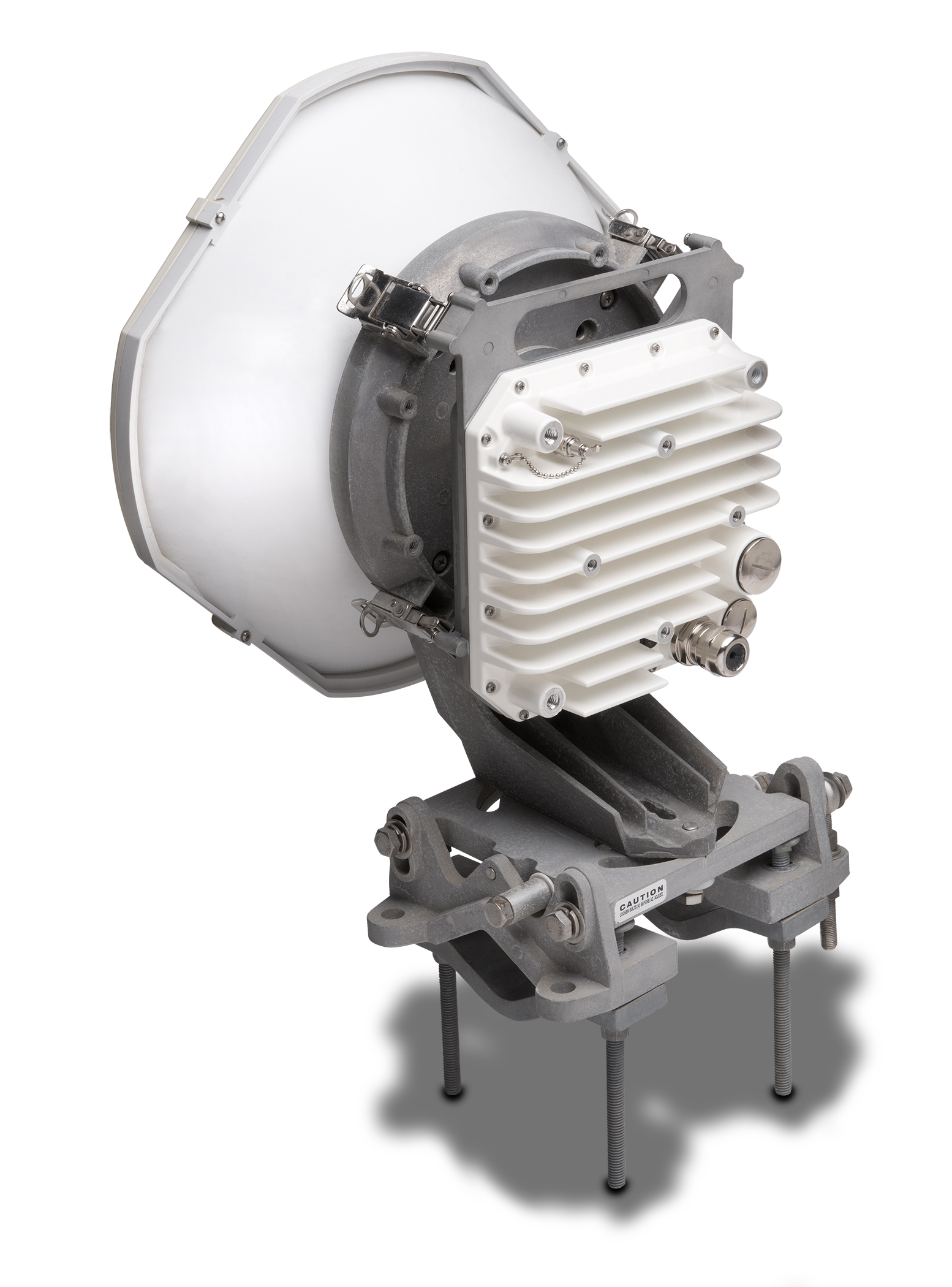

Liberator-E1000e это беспроводный мост «Точка-Точка», работающий в нелицензионном диапазоне 70/80 ГГц (миллиметровый диапазон E-band), является экономически выгодным и удобным в установке решением, обладающим производительностью до 1 Гбит/с Full Duplex на расстояниях до 4 км. Вместе с антеннами 30 или 60 см, небольшими размерами радиомодуля внешнего исполнение Е1000е идеально подходит для размещения вдоль улиц или на крышах зданий. Отсутствие интерференции позволяет размещать несколько радиомодулей в одном месте, увеличивая гибкость построения сети и снижая затраты на содержание сайтов. Комбинация производительности операторского уровня и расширенный набор функций, таких как адаптивная модуляция, многоканальность и низкая задержка делают Е1000е идеальным решением для транспортных сетей и многих других приложений.

Идеально для высокоскоростного транспорта на короткие расстояния

Везде, где требуется высокая производительность на коротких расстояниях, Liberator-E1000e будет на высоте. Области применения:

Транспорт данных для малых сот 3G или LTE

Доступ последней мили для Интернет-провайдеров (ISP)

Продление оптических или проводных сетей

Транспортные каналы в системах безопасности и видеонаблюдения (CCTV)

Каналы связи между зданиями

Уникальная передовая технология

Комбинация передовых технологий и тщательного контроля для всех используемых компонентов при разработке и производстве позволяют добиться высочайшей производительности и надёжности для Е1000е при компактном размере устройства. Легкий и надёжный алюминиевый корпус позволяет выдерживать даже самые сложные погодные условия. Частотный дуплекс (FDD) позволяет достигать максимальной производительности в обоих направлениях без влияния друг на друга. Наличие двух гигабит Ethernet портов упрощает подключение внешних устройств (базовых станций Small Cell, видеокамер, точек доступа Wi-Fi).

Диапазон частот E-band

Диапазон E-band состоит из двух поддиапазонов шириной 5 ГГц в промежутках 71 – 76 ГГц и 81 – 86 ГГц. Эти 10 ГГц нелицензионного частотного спектра позволяют получить гораздо большую производительность, чем для стандартных РРС, но на дистанциях не более 4 км. Широкий выбор доступных частотных каналов в 70/80 ГГц диапазоне Е-band позволяет избежать интерференции в высокопроизводительных транспортных сетях большой плотности.

Технические Характеристики

Диапазон Частот: 71-76/81-86 ГГц

Модуляция: 8-PSK/QPSK

Дальность: до 4 км

Полезная Производительность: Полный Дуплекс: 1 Гбит/с для 8-PSK и 700 Мбит/с для QPSK или 500 Мбит/с

Ширина Канала: 500 МГц

Усиление антенны: 38 дБи

Адаптивность Канала Связи: Адаптивное кодирование и модуляция, автоматический контроль мощности (ATPC)

Быстрая Загрузка: 10 секунд для выхода в рабочий режим с момента подачи питания

Доступность Канала Связи: до 99.999%

Время Наработки На Отказ (MTBF): 25 лет

Ветровая Нагрузка: 160 км/ч (рабочая) и 200 км/ч (предельная)

Задержка: <250 мкс

Синхронизация: SyncE, IEEE 1588v2

Поддержка VLAN: IEEE 802.1Q, VLAN управления, Tag, Untag, Default VLAN

Режим моста (802.1d): поддерживается

Режим «Провайдерского моста» (802.1ad): поддерживается – прозрачный режим, операции с внешним тэгом

Качество Обслуживания (QoS): 802.1p, DiffServ, 8 queues (SP, WFQ)

Управление: CLI, HTTP, SNMPv1, v2с, v3

Графический Интерфейс: HTTP Вэб-браузер

Индикация Аварий: Определяемые пользователем набор и пороги аварийных сообщений через графический интерфейс, Syslog и SNMP

Статистика: Сбор статистики через интервалы 1 мин, 15 мин, 24 часа в течение 30-ти дней, с возможностью выгрузки

Контроль ПО: Два банка памяти для ПО с возможностью «отката»

Шифрование: Не поддерживается (лицензируемый функционал)

Интерфейсы: Гигабит Ethernet, 2 порта: один интерфейс медный, второй комбинированный – медный или оптический (через SFP-модуль)

Регулировка: Настройка по вольтметру и по оптическому моноклю

Внешние размеры радиомодуля (ODU): 182 x 182 x 100 мм

Вес: 2.5 кг (только радиомодуль)

Питание: Через инжектор РоЕ (”Ultra-PoE” и PoE++), потребляемая мощность 40 Вт

Диапазон Температур От -40°C до +55°C
