Ethernet over SDH (EoS) — эффективное решение для публичных и корпоративных сетей
Благодаря развитию стандартов, технология Ethernet стала значительно более производительной, получила в свое распоряжение необходимые средства дифференциации трафика и обеспечения качества обслуживания. В настоящее время технологию Ethernet рассматривают как одну из составляющих сетей связи следующего поколения, особенно сетей городского масштаба (metro).
Интеграция Ethernet в оборудование SDH дает дополнительные преимущества, среди которых механизмы быстрого восстановления трафика, наличие отработанных средств эксплуатации, администрирования и обслуживания (OA&M).
Линейка оборудования Metropolis (Metropolis AMS, Metropolis AM, Metropolis AMU, Metropolis ADM Compact, Metropolis ADM Universal) производства Lucent Technologies состоит из мультисервисных платформ SDH следующего поколения (Next Generation SDH), которые оптимизированы для предоставления служб Ethernet без затрат на создание и обслуживание отдельной наложенной сети.
В основу Ethernet поверх SDH в оборудовании Metropolis положены следующие составляющие:
- Общая процедура разбиения на кадры (General Framing Procedure, GFP), которая обеспечивает адаптацию асинхронного трафика данных на основе кадров переменной длины к байт-ориентированному трафику SDH с минимальными задержками и избыточностью заголовков.
- Виртуальная конкатенация (Virtual Concatenation, VCAT), обеспечивает возможность объединения на логическом уровне нескольких контейнеров VC-12, VC-3 или VC-4 в один канал передачи данных. Это дает возможность гибкого выделения полосы для трафика Ethernet (от 2 Мбит/с до 1 Гбит/с). Преимущество еще и в том, что отдельные контейнеры могут передаваться по сети независимо друг от друга разными маршрутами, при этом достаточно, чтобы VCAT поддерживали два сетевых элемента на концах канала.
- Схема регулировки емкости канала (Link Capacity Adjustment Scheme, LCAS) — позволяет реализовать любые изменения пропускной способности без прекращения передачи данных. Данный метод позволяет обеспечить альтернативную схему защиты в сети SDH: связанные VCAT контейнеры проходят разными сетевыми маршрутами и в случае отказа на одном из маршрутов механизмы LCAS оставляют в соединении незатронутые отказом виртуальные контейнеры, тем самым сохраняя работоспособность соединения, хотя и с меньшей пропускной способностью.
Дополнительно, платформы Metropolis способны поддерживать коммутацию Ethernet и обеспечивают следующую функциональность:
- поддержка VLAN тегов:
- IEEE 802.1q, включая транкинг VLAN;
- Стек VLAN тегов, для прозрачной передачи тегов VLAN пользователей;
- поддержка служб Ethernet:
- точка-точка или Ethernet Privat Line (EPL) — выделенные линии Ethernet;
- точка-многоточка дял служб выделенных LAN и прозрачного соединения LAN — Transparent LAN Serviсe (TLS);
- поддержка качества обслуживания (QoS):
- контроль скорости с гарантией полосы пропускания (CIR/PIR);
- дифференциация сервисов в соответствии с IEEE 802.1p;
- дополнительные защитные механизмы через STP (IEEE 802.1d), RSTP (802.1w) и LCAS.
Решение Ethernet поверх SDH компании Lucent Technologies реализовано на базе карт и модулей, устанавливаемых в оборудование SDH Metropolis. Имеются следующие варианты их исполнения:
- 4 порта 10/100 BaseT, для установки в Metropolis AMS, AM и AMU;
- 8 портов 10/100 BaseT, для установки в Metropolis ADM Compact и Universal;
- 2 порта Gigabit Ethernet (SX или LX), для Metropolis ADM Compact и Universal;
- 8 портов 10/100 BaseT EPL, для Metropolis AMS, AM и AMU;
- 2 × 10/100 BaseT + 2 × 10/100/1000 BaseT или 2 x GbE (SX или LX с разъемами SFP) + 4 x E1 (120 или 75 Ом), для Metropolis AMU;
- 4 × 10/100 BaseT + 32 x E1 (75 Ом), для Metropolis AMU.
Решения EoS обеспечивают быстрое внедрение новых сервисов (VPN, Internet/Intranet/Extranet, передача данных) при минимуме инвестиций, минимизируют изменения в сети при росте услуг пакетной передачи: инсталлированный трафик на основе выделенных линий остается нетронутым, достигается экономия на наложенных сетях. Ethernet интерфейсы дешевле, чем PDH и PoS (Packet over SDH) и в оборудовании Metropolis позволяют подключаться на той скорости и с тем качеством, которые необходимы пользователю.
Основные применения решений EoS это: связь локальных сетей Fast Ethernet (10/100 Base-T) и GbE, соединение маршрутизаторов ISP, предоставление управляемых IP-услуг (IP-VPN, доступ в Интернет, IP-телефония и т.д.).

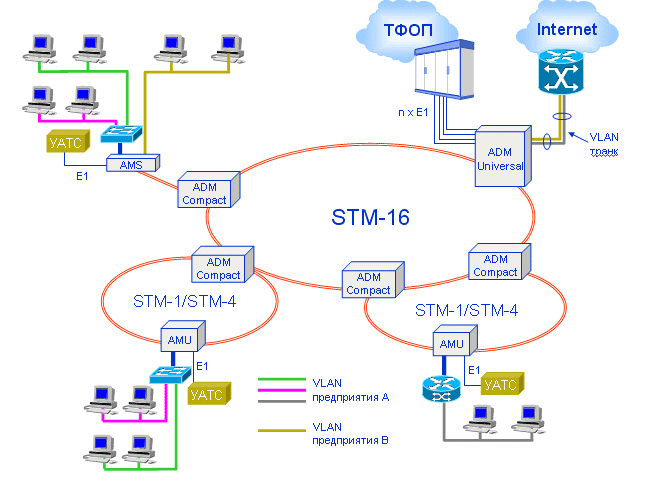

На рисунке представлен пример использования Ethernet поверх SDH для организации связи корпоративных сетей и доступа в Интернет.
